Programa Cálculo Estructuras Hormigón Armado
¿Tu software de cálculo estructural ya no está al paso con los tiempos?
¡Aprovecha todas las ventajas de la tecnología BIM con solucionador FEM integrado en el cálculo de estructuras de hormigón armado!
EdiLus CONCRETE
EdiLus CONCRETE es el software para el cálculo de estructuras de hormigón armado de edificios nuevos y existentes.

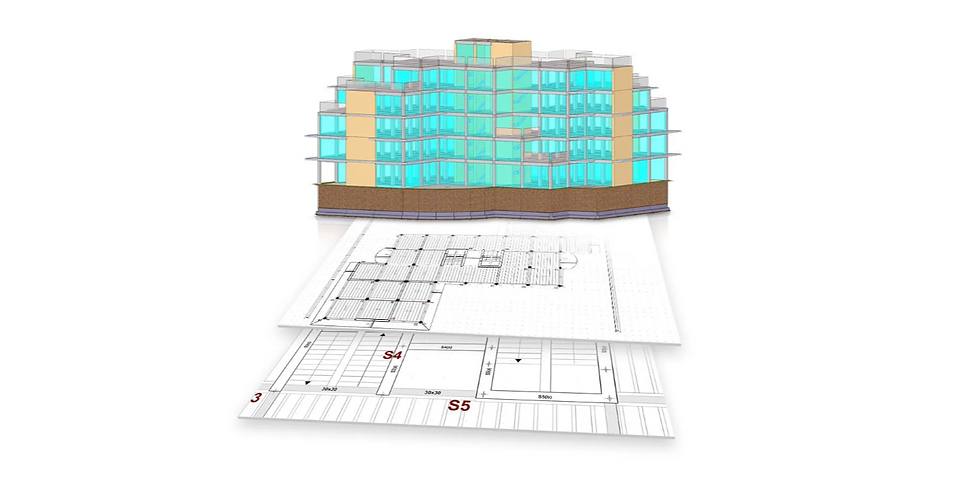

En un entorno gráfico único, obtienes el modelo BIM de la estructura, el cálculo FEM, el análisis gráfico de los resultados, el dimensionamiento automático de las armaduras y la documentación del proyecto (planos de ejecución, informes de cálculo, etc.).
La solución EdiLus permite el diseño de estructuras de hormigón armado, acero y mampostería en conformidad con los Eurocódigos (EC) y los anexos nacionales relacionados y con las Normas Técnicas de Brasil (NBR).
UNE-EN 1990 Eurocódigo 0Bases de cálculo de estructuras
UNE-EN 1991 Eurocódigo 1Bases de proyecto y acciones en estructuras
UNE-EN 1992 Eurocódigo 2Proyecto de estructuras de hormigón
UNE-EN 1993 Eurocódigo 3Proyecto de estructuras de acero
UNE-EN 1995 Eurocódigo 5Proyecto de estructuras de madera
UNE-EN 1996 Eurocódigo 6Proyecto de estructuras de fábrica
UNE-EN 1997 Eurocódigo 7Proyecto geotécnico
UNE-EN 1998 Eurocódigo 8Disposiciones para el proyecto de estructuras sismorresistentesNBR 6118Projeto de estruturas de concreto
NBR 6120Cargas para o cálculo de estruturas de edificações
NBR 6122Projeto e execução de fundações
NBR 6123Forças devidas ao vento em edificações
NBR 8681Ações e segurança nas estruturas
NBR 15421Projeto de estruturas resistentes a sismos
NBR 8800Projeto de estruturas de açoModelado de la estructura en planta o en 3D con objetos BIM “inteligentes”
La tecnología BIM de EdiLus te permite diseñar con extrema facilidad elementos estructurales (pilares, vigas, forjados) en 2D o en 3D con input gráfico y objetos paramétricos inteligentes.
Puedes añadir los elementos incluso a partir de un diseño DXF/DWG o desde un modelo IFC; puedes incluso importar un proyecto arquitectónico directamente desde Edificius.
Cada objeto tiene una representación gráfica y una base de datos de información que lo identifica de manera unívoca en sus características dimensionales, geométricas y físicas (material, resistencia, etc.).
Los datos asignados a las características de los objetos constituyen un elemento de input para el cálculo y cada modificación de forma inmediata y dinámica se convierte en una nueva condición de comprobación.
Todos los datos se almacenan en una sola base de datos y en un solo archivo, con todas las ventajas consiguientes.
Un potente diagnóstico está activo en cada fase del diseño: en cada modificación compruebas si se han introducido errores o si se han corregido los errores ya presentes.
El input permite insertar, modificar y eliminar los objetos, manteniendo bajo control la planta, la sección o la vista axonométrica de la estructura.
Basta dibujar la estructura para dar el input de nodos, cargas, vínculos…. ¡Todo el modelo de cálculo es reconocido automáticamente a partir del diseño!
Programa para calculo de estructuras de hormigon armado gratis por un mes
Solucionador FEM de cálculo estructural integrado en el software
Diseñada la estructura y definidas las cargas, visualizas en tiempo real el modelo FEM generado.
El solucionador de elementos finitos está integrado en el software y resuelve estructuras de las más variadas geometrías y dimensiones.
EdiLus CONCRETE realiza los cálculos necesarios para el análisis de vulnerabilidad y para el diseño de intervenciones para la mejora o adaptación a resistencia al sismo de edificios nuevos y existentes en en hormigón armado en conformidad con los Eurocódigos (EC) y los anexos nacionales relacionados y las normas técnicas brasileñas (NBR) .
El cálculo se basa en el uso de elementos de alto rendimiento, tales como:
- el elemento HP-SHELL, de forma triangular y equipado con un grado de libertad de "drilling";
- el elemento HP-BEAM, con viga flexible, 2 bielas en cada lado, brazos rígidos, en cualquier dirección, uniones finales y suelo elástico en la parte flexible, obteniendo resultados rigurosos, sin las aproximaciones derivadas de esquematizaciones menos apropiadas.
El solucionador se ve reforzado por la función de discretización automática de elementos shell, que permite considerar los desplazamientos reales entre los diversos elementos estructurales y permite definir la variable entre los bordes y el interior de la malla de las shell.
Programa para calculo estructuras de hormigon gratis por un mes
Representaciones gráficas de los resultados de cálculo claras y eficaces
EdiLus permite la representación de los resultados directamente en forma gráfica a través de diagramas o mapas 3D a color.
Las cargas, tensiones, solicitaciones, gracias a la tecnología de objetos, pueden ser interrogadas por el usuario para un control completo del análisis realizado.
Con la función de animación 3D a color de la estructura, EdiLus permite, al visualizarla, evaluar la evolución dinámica de la estructura bajo efecto de sismo.
Programa de calculo de estructuras de hormigon armado gratis por un mes
Diseño, personalización y visualización 3D de las armaduras
EdiLus CONCRETE dimensiona automáticamente los armados de los distintos elementos estructurales cumpliendo los requisitos reglamentarios.
Eres libre de personalizar las barras de refuerzo; cada modificación corresponderá a la actualización de los diagramas de flexión, corte y torsión.
El diagnóstico interno te ayuda a verificar en tiempo real la exactitud de los cambios realizadas. Además, puedes guardar los cambios realizados manualmente y las personalizaciones hechas a las armaduras.
Las armaduras también se pueden mostrar en 3D; la vista tridimensional de las armaduras te permite examinar más fácilmente los detalles ejecutivos reales de los distintos elementos estructurales.
Diseño de edificios con cimentaciones poco profundas y profundas
EdiLus CONCRETE permite modelar tanto cimentaciones superficiales como profundas.
Los pilotes de hormigón armado pueden modelarse bajo cualquier tipo de cimentación (Zapatas, Losas y Vigas Winkler).
Realizas la comprobación de la carga límite vertical y horizontal y los controles de flexión, corte y presión al estado límite máximo para cada pilote.
También se dispone del objeto "dado" tanto para zapatas sobre pilotes como sobre pilotes directos, a fin de que sea posible modelar las estructuras con zapatas con dados.

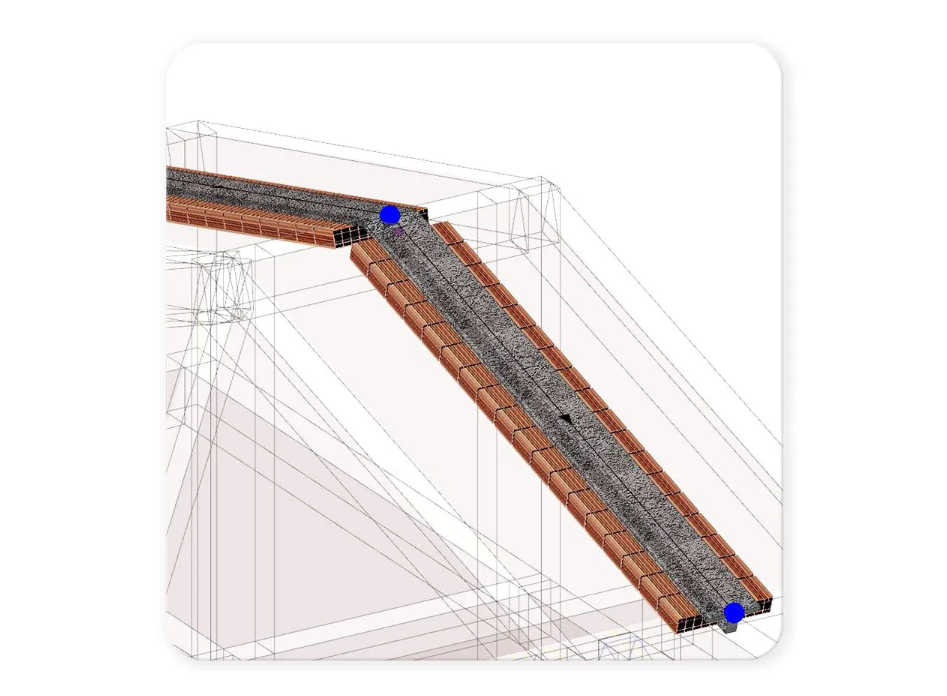

Diseño de forjados de viguetas y bovedillas
EdiLus CONCRETE permite diseñar cualquier tipo de forjado de ladrillo-hormigón: vertido en obra, vigas pretensadas, vigas de celosía y paneles prefabricados (placas predalles).
A partir de la simple definición de la estructura del forjado, el esquema de cálculo de "viga continua" se obtiene automáticamente con la generación de todas las combinaciones de carga.
Las armaduras generadas automáticamente son personalizables libremente por el usuario.
Diseño y cálculo de elementos en madera y madera laminada (vigas, pilares, cerchas y correas)
Con EdiLus puedes modelar cubiertas, pórticos y otros componentes de madera para completar estructuras en hormigón o mixta.
Puedes integrar en la estructura elementos en madera maciza o madera laminada mono-dimensionales (como vigas y pilares con secciones rectangulares y circulares) y objetos complejos como cerchas (un input paramétrico muy eficaz permite personalizar el modelo, la composición, la geometría y las dimensiones).
Una función específica te permite agregar rápidamente también las correas de conexión.
Con EdiLus obtienes el Informe y las Tablas de cálculo, Planos de ejecución y el Presupuesto.
Los planos de ejecución se producen directamente dentro del programa, a través de una simple operación de arrastrar y soltar. Todos los documentos producidos se pueden imprimir o exportar en formatos estándar para otros procedimientos (dxf, dwg, pdf, rtf, etc.).
Los cambios de diseño se reportan inmediatamente en la estimación, de modo que cualquier elección o cambio sea coherente y se integre inmediatamente en los documentos y estimaciones de diseño.
¿Qué estructuras puedo modelar y calcular con EdiLus?
Con EdiLus es posible proceder al diseño y verificación de estructuras nuevas o existentes en hormigón armado y mampostería ordinaria y de estructuras nuevas en mampostería armada y acero.
EdiLus es un software de cálculo estructural especialmente concebido y desarrollado para el modelado y cálculo de edificios destinados a uso residencial, público, oficinas y comercial. Es en este ámbito donde se puede aprovechar al máximo toda la potencia, simplicidad y velocidad de modelado propia de EdiLus. No es adecuado para el diseño de puentes, obras de infraestructura, redes ferroviarias, estructuras con elementos pretensados y presas.
Con EdiLus puedes realizar análisis lineales de tipo estático y sísmico.
En cuanto al cálculo sísmico, se puede elegir entre el análisis estático equivalente y el análisis dinámico modal.
¿Puedo hacer el cálculo de estructuras mixtas?
EdiLus se puede integrar con módulos opcionales para el diseño y cálculo de estructuras de hormigón armado, estructuras de mampostería, estructuras de acero, con elementos de madera, la adecuación de edificios existentes.
Integrando entre sí los módulos de cálculo adecuados, será posible proceder al cálculo y a la verificación también de estructuras mixtas.
Sí, con el módulo MASONRY y el módulo CONCRETE es posible analizar intervenciones de mejora o adaptación sísmica para estructuras existentes y mixtas.
¿Qué tipo de intervenciones de refuerzo puedo aplicar a los elementos existentes?
Con el módulo MASONRY, puedes diseñar intervenciones de ajuste o mejora sísmica con placas de hormigón armado, fibras de carbono (FRP), materiales reforzados con fibra (FRCM), cadenas, cables de pretensado, bandas antivuelco, etc.
Con EdiLus CONCRETE, para edificios de hormigón armado, puedes diseñar intervenciones de mejora o adaptación sísmica en las que es posible aplicar refuerzos a los elementos existentes e insertar nuevos elementos estructurales como nuevos pilares, paredes, tabiques, arriostramientos, etc. para modelar, por ejemplo, techos, elevaciones y proceder a una verificación general.
Puedes elegir, desde un menú especial, el tipo de intervención entre los siguientes:
- Chapeado con FRP para Flexión;
- Chapeado con FRP para Cortante;
- Incremento altura;
- Hormigón armado encamisado;
- Cinchado de acero;
- Cinchado con FRP;
- Confinamiento Nudo;
- Refuerzo con revoque armado en las Paredes;
- Refuerzo con FRP en Paredes;
- Sub Cimemntaciones.
¿Cuál es el modelado adoptado para las estructuras de mampostería?
EdiLus MASONRY adopta el innovador método de cálculo con esquematización a HP-SHELL triangulares con densificación variable multicapa que permite realizar, en tiempos brevísimos y con extrema sencillez, el modelado de la estructura en el respeto riguroso de las diferentes tipologías de materiales presentes, sin suposiciones simplificativas sobre los datos de los materiales que resultan ser necesariamente aproximativas.
La esquematización con elementos HP-SHELL te permite conocer, desde la simple estructura diseñada, el estado tensional real de la mampostería en cada punto y tener en cuenta en el modelo todos los elementos que caracterizan un edificio existente en mampostería (variación de materiales, "consolidación con cosidos y reparaciones", huecos no alineados, presencia de diferentes materiales, intervenciones que se han sucedido en el tiempo, etc.).
Automáticamente se identifican los elementos de pared resistentes (paneles y bandas) y se realizan las verificaciones legales correspondientes.
Además, puedes solicitar el análisis de los mecanismos locales (volcado y desprendimiento de fachadas) y el proyecto/verificación de los cimientos de hormigón armado o mampostería.
Tengo que hacer una intervención local. ¿Puedo usar EdiLus para este propósito?
EdiLus ha sido desarrollado para el diseño de nuevos edificios y para la verificación de intervenciones como la mejora y la adaptación sísmica de edificios existentes que involucran, por lo tanto, el comportamiento y la verificación de la estructura en su totalidad.
Por lo tanto, no se ha desarrollado para la verificación de reparaciones o locales.
Sin embargo, esto no significa que no sea posible modelar y verificar/diseñar incluso elementos individuales o algunas partes estructurales (como cubiertas, cimientos, etc.).
Corresponde al usuario demostrar que la intervención local no modifica el comportamiento de las otras partes y de la estructura en su conjunto y que las intervenciones no comportan una reducción de los niveles de seguridad preexistentes.
¿En qué formatos puedo exportar las tablas y planos gráficos?
Con EdiLus puedes exportar todas los planos en formato dwg/dxf, PDF y la vista 3D de la estructura en el formato IFC típico de los modelos BIM.
Obtienes automáticamente del modelo BIM todos los documentos del proyecto, de acuerdo con las últimas disposiciones legislativas: planos de estructura, armaduras, informe técnico general, tablas de cálculo, informe geotécnico, planos ejecutivos, plan de mantenimiento y mediciones y presupuesto de la estructura (con PriMus).
¿También obtengo la verificación de las conexiones de acero y madera?
El diseño de las uniones está integrado en el cálculo de la estructura.
Con respecto al módulo de acero, puedes elegir entre diferentes tipos de conexiones (brida, escuadra, restauración, con tirafondos, etc.) y definir con una entrada gráfica y guiada la geometría de acuerdo con las indicaciones normativas.
En cuanto al módulo madera, puedes definir las conexiones madera-madera con conectores metálicos de tipo a escarpa para intersecciones a 90° entre vigas horizontales y/o pilares y conexiones madera-h.a. con conectores metálicos de tipo vaso entre pilares de madera y cimentación en h.a. o entre intersecciones a 90° entre vigas horizontales y pilares y/o paredes en h.a..
Además, para algunas situaciones es posible definir también una conexión de tipo tallado, en las zonas de contacto, donde el software procede a perfilar oportunamente las varillas definiendo detalladamente cortes y zonas de apoyo para realizar una verificación puntual de las tensiones de contacto.
El software ofrece una vista del detalle ejecutivo contextual a la visualización tridimensional del objeto unión.
Con las funciones de duplicación adecuadas, puedes replicar cada enlace en todas las demás condiciones similares presentes en la estructura.
Cabe señalar que los enlaces solo se pueden insertar y calcular para ciertos tipos de secciones y para algunas configuraciones geométricas predefinidas.
Por lo tanto, no será posible obtener “siempre” la verificación de las conexiones.
¿Puedo ver y consultar rápidamente los resultados del cálculo?
Con EdiLus lees directamente en el modelo los resultados de cálculo.
Visualizas cargas, deformaciones, tensiones, modos de vibración, coeficientes de seguridad, aceleraciones de colapso, etc.
Además, visualizas en 3D y con mapeo en color los diversos resultados del cálculo para un control rápido.
Naturalmente. Es posible importar en los distintos niveles del programa dibujos en formato DXF/DWG.
También se han desarrollado funciones especiales que permiten la generación automática de objetos estructurales a partir del dxf/dwg importado.
EdiLus es el primer software italiano de BIM authoring para el cálculo estructural con certificación buildingSMART internacional para la importación y exportación IFC. Con EdiLus, por ejemplo, puedes importar el modelo digital del proyecto arquitectónico realizado con un programa BIM de diseño arquitectónico
(Edificius, Revit, Allplan, ArchiCAD, VectorWorks, etc.) y diseñar la estructura en 3D respetando lo establecido por el equipo de diseño.
¿Puedo exportar el modelo estructural 3D en formato IFC del edificio?
¡Claro que sí! EdiLus te permite exportar la vista 3D de la estructura en el formato IFC típico de los modelos BIM.
¿Con qué normativa puedo realizar el cálculo estructural?
En EdiLus se implementan actualmente las siguientes normativas:
- Normas brasileñas NBR relativas a las construcciones en Hormigón Armado y Acero;
- Eurocódigos.
¿Puedo ver y modificar las armaduras proporcionadas por el programa?
Naturalmente. Un editor de armaduras especial permite una rápida modificación y personalización de las armaduras de los elementos de HA con una revisión inmediata de los elementos estructurales, para tener todo bajo control en todo momento.
